卧式炉热镀锌机组冷却段改造技术

技术概述

在现有热镀锌机组局部改造中，特别是卧式热镀锌机组，传统冷却段普遍存在冷却能力不足、带钢横向温度不均、产能受限等问题，尤其在生产FH全硬钢等高附加值产品时更为突出。本技术集成了三项自主创新成果：卧式高速冷却模式（带边中边温度控制）、FH全硬钢保温模式（恒温控制）以及全三维设计+模块化供货体系。

应用案例

将该技术应用到一条卧式热镀锌机组冷却段的改造中，在保持原有冷却段长度不变的条件下，实现产能提升30%以上，同时产品沿宽度方向上的温度均匀性提高，并成功开发出了FH全硬钢产品。全部指标满足合同要求。

技术亮点

l 冷却段FH全硬钢生产模式（带钢保温控制）：该模式专为生产FH全硬钢产品设计。该技术的应用使该产品线真正具备了生产FH全硬钢这一高增长品种的能力，为客户抢占高附加值产品市场提供了关键装备支撑。

l 卧式高速冷却段（带边中边温度控制功能）：传统观念中，带钢横向温度控制（边部与中部温差控制）历来是立式炉的专属技术。本技术成功在卧式炉的短距离布局内，实现了大冷却能力与横向温度均匀控制的双重目标，是卧式冷却技术的重要突破。该冷却段完全适应机组原有长度，无需加长改造，却带来超过30%的产能提升，充分挖掘了旧产线的潜能。

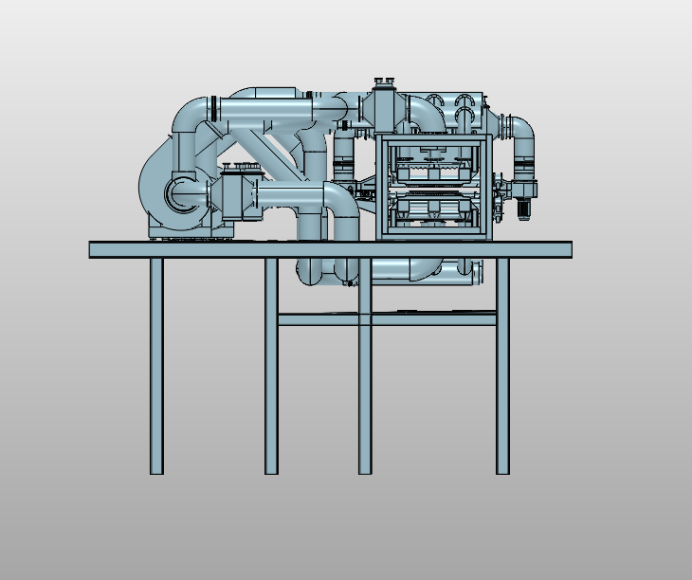

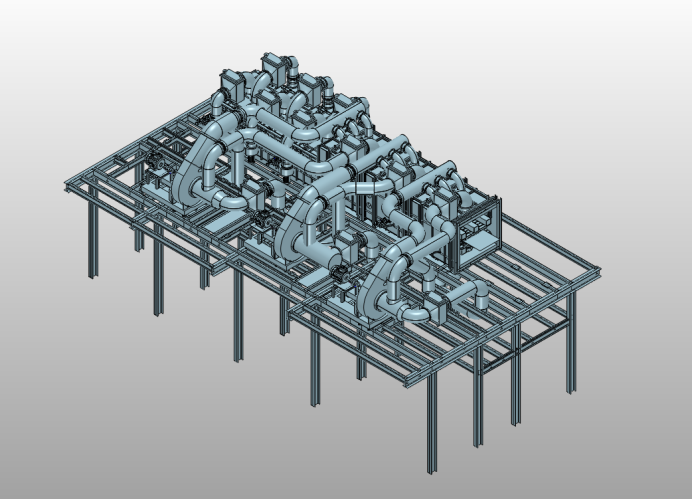

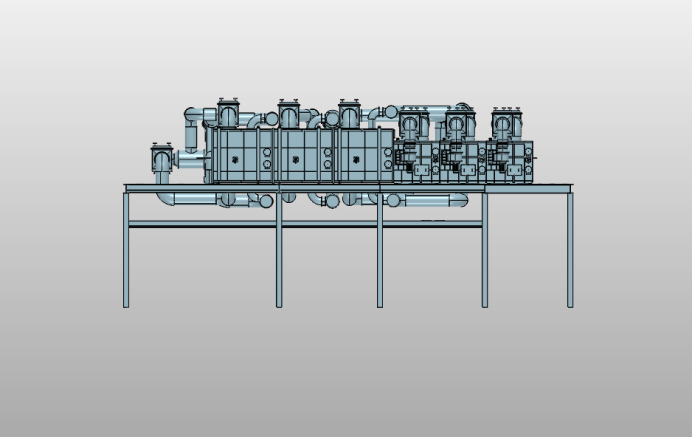

l 三维设计：基于统一三维平台完成工艺、机械、流体、电气全专业模型搭建，实现全专业碰撞检查与虚拟装配。施工前即可进行“数字工厂”模拟，大幅减少现场开孔、切割、返工等不可预见工作，提高安装精度与效率。

l 模块化供货：将冷却段关键部件分解为标准化的运输与安装模块，在制造厂内完成预组装与调试，以“即插即用”方式运抵现场。相较于传统散件供货，现场安装周期缩短约30%，高空作业与动火点大幅减少，安全性和质量一致性显著提升。

应用场景

适用于现有镀锌机组的冷却段改造升级，尤其适合希望在不延长产线长度、不长时间停产的前提下，提升产能、增加FH全硬钢等高附加值产品生产能力的产线。同时也适用于新建机组采用模块化设计与供货模式。
